ここでご紹介している D-STAR ネットワークへの接続ツール（各種ノード・DVAPなど）の運用においては
免許申請について（安田OMサイト）をご参照ください。
（2013年8月 ガイドラインが示されました。）
- Windows側に、VNC接続するためのVNC Viewerをインストール
- Windowsからsshでアクセス（専用ディスプレイ不要）
- ユーザーpi のパスワードの変更
- VNC使用時のパスワードを設定
- 不要なデーモンをOFFする ここで、デーモンとして登録されているもののリストを表示したりupdate-rc.d 同様ON/OFFするためのコマンドをインストールします。（RasのようなDebian系には rcconf や sysv-rc-confもあります。）
- デーモン（daemon）dvapnoded と ircddbgatewayd をサービス登録し自動立ち上げ 新規ファイルを作成します。（ファイル名:dvap）
- リストアップされないゲートウェイを加える （これ以降は必須では有りません）
- DVAP Node と ircDDB Gateway の設定をバックアップしよう Windows で VNC を使用してセットアップしているという前提で簡単なコピー＆ペーストでバックアップやリストアをしてみます。（DVAP Node の設定ファイルを例にします。）
- 時計に関する改良をして遊んでみましょう。 「ntp」の登録をOff しましょう。
- 時計を日本時間に変更します。
- VNCモードとターミナルモードを切り替えられるようにする 整理すると、chkconfigリストにおいて
- 最後に管理用コマンド２つ
名前とE-Mailを記入すれば､後は「I have read and accept these terms and conditions」にチェックしてダウンロード出来ます。
初期バージョン（display:1）と違ってdisplay:0に接続しますので、HDMI端子に接続したモニターと同じ画面が見えます。
［Connect］を押すとパスワードを聞いてきますのでraspberryを入力します。
ここで「ウォーキングDVAP」 が可能なパソコンレス環境を参考に「dvapnode」「ircddbgateway」および「WiFi」を着けた場合はその設定を済ませてください。
（チューニングをしないで使用するにはここまでで完成です。）
＝MEMO＝
VNCやsshを使用するときIPアドレスがDHCPであるため、ルータなどでも確認できない場合は、直接モニターを着けて起動し「LXTerminal」を立ち上げて次のコマンドで確認してください。（スマートフォン向けアプリ「Fing」などもとても便利です。）
$ ifconfig
日本語の場合は「puttyjp.exe」を起動します。
使い方は簡単です。Raspberryの［IPアドレス]を指定し、ポートが[22]であることと［ssh］が選択されていることを確認したら［開く］をクリックします。初めての時のみ暗号化キーの承認を求められますので「OK」します。
login as:pi
pi@192.168.10.11's password:raspberry
pi@192.168.10.11's password:raspberry
$ passwd
Changing password for pi.
(current) UNIX password:paspberry
Enter new UNIX password:new password
Retype new UNIX password:new password
passwd: password updated successfully
Changing password for pi.
(current) UNIX password:paspberry
Enter new UNIX password:new password
Retype new UNIX password:new password
passwd: password updated successfully
$ sudo x11vnc -storepasswd /home/pi/.x11vnc/passwd
Enter VNC password:new password
Verify password:new password
Write password to /home/pi/.x11vnc/passwd? [y]/n y
Password written to: /home/pi/.x11vnc/passwd
Enter VNC password:new password
Verify password:new password
Write password to /home/pi/.x11vnc/passwd? [y]/n y
Password written to: /home/pi/.x11vnc/passwd
$ sudo apt-get install chkconfig
$ sudo chkconfig cron off
$ sudo chkconfig dbus off # *1
$ sudo chkconfig triggerhappy off
$ sudo chkconfig pulseaudio off
$ sudo chkconfig plymouth off
$ sudo chkconfig motd off
$ sudo chkconfig lightdm off # *1
$ sudo chkconfig rmnologin off
$ sudo chkconfig dbus off # *1
$ sudo chkconfig triggerhappy off
$ sudo chkconfig pulseaudio off
$ sudo chkconfig plymouth off
$ sudo chkconfig motd off
$ sudo chkconfig lightdm off # *1
$ sudo chkconfig rmnologin off
ファイルごと（*1は後で必須）削除してしまいたい場合はsudo apt-get remove ［service name］を使用してください。（2012/11版参照） autoremoveは残骸ファイルをまとめて削除してくれます。
$ sudo nano /etc/init.d/dvap
この内容をコピー＆ペーストしてください。
GNU nano 2.2.6 File: /etc/init.d/dvap
#!/bin/bash
### BEGIN INIT INFO
#Provides: dvap
#Required-Start: $syslog
#Required-Stop: $syslog
#Default-Start: 2 3 4 5
#Default-Stop: 0 1 6
#Short-Description: DVAP
#Description:
#
### END INIT INFO
#!/bin/sh
# /etc/init.d/dvap
#
case "$1" in
start)
/usr/local/bin/dvapnoded -daemon
/usr/local/bin/ircddbgatewayd -daemon
echo "Starting DVAP... "
;;
stop)
pkill ircddbgatewayd
pkill dvapnoded
echo "DVAP has been stopped "
;;
restart)
pkill ircddbgatewayd
pkill dvapnoded
/usr/local/bin/dvapnoded -daemon
/usr/local/bin/ircddbgatewayd -daemon
echo "Restarting DVAP... "
;;
*)
echo "Usage: sudo service dvap {start|stop|restart}"
exit 1
;;
esac
exit 0
［Ctrl］+［o］で書き出し、ファイル名の確認で［Enter］して、［Ctrl］+［x］で終了します。
$ sudo chmod a+x /etc/init.d/dvap
このコマンドでファイル「dvap」の属性を「Excutable」立ち上げ可に変更します。そして、立ち上げ時自動起動するように設定します。
$ sudo chkconfig dvap on
$ chkconfig --list
alsa-utils 0:off 1:off 2:off 3:off 4:off 5:off 6:off S:on bootlogs 0:off 1:on 2:on 3:on 4:on 5:on 6:off bootmisc.sh 0:off 1:off 2:off 3:off 4:off 5:off 6:off S:on checkfs.sh 0:off 1:off 2:off 3:off 4:off 5:off 6:off S:on checkroot-bootclean.sh 0:off 1:off 2:off 3:off 4:off 5:off 6:off S:on checkroot.sh 0:off 1:off 2:off 3:off 4:off 5:off 6:off S:on console-setup 0:off 1:off 2:off 3:off 4:off 5:off 6:off S:on cron 0:off 1:off 2:off 3:off 4:off 5:off 6:off dbus 0:off 1:off 2:off 3:off 4:off 5:off 6:off dphys-swapfile 0:off 1:off 2:on 3:on 4:on 5:on 6:off dvap 0:off 1:off 2:on 3:on 4:on 5:on 6:off fake-hwclock 0:off 1:off 2:off 3:off 4:off 5:off 6:off S:on hostname.sh 0:off 1:off 2:off 3:off 4:off 5:off 6:off S:on hwclock.sh 0:off 1:off 2:off 3:off 4:off 5:off 6:off ifplugd 0:off 1:off 2:on 3:on 4:on 5:on 6:off kbd 0:off 1:off 2:off 3:off 4:off 5:off 6:off S:on keyboard-setup 0:off 1:off 2:off 3:off 4:off 5:off 6:off S:on killprocs 0:off 1:on 2:off 3:off 4:off 5:off 6:off kmod 0:off 1:off 2:off 3:off 4:off 5:off 6:off S:on lightdm 0:off 1:off 2:off 3:off 4:off 5:off 6:off motd 0:off 1:off 2:off 3:off 4:off 5:off 6:off mountall-bootclean.sh 0:off 1:off 2:off 3:off 4:off 5:off 6:off S:on mountall.sh 0:off 1:off 2:off 3:off 4:off 5:off 6:off S:on mountdevsubfs.sh 0:off 1:off 2:off 3:off 4:off 5:off 6:off S:on mountkernfs.sh 0:off 1:off 2:off 3:off 4:off 5:off 6:off S:on mountnfs-bootclean.sh 0:off 1:off 2:off 3:off 4:off 5:off 6:off S:on mountnfs.sh 0:off 1:off 2:off 3:off 4:off 5:off 6:off S:on mtab.sh 0:off 1:off 2:off 3:off 4:off 5:off 6:off S:on networking 0:off 1:off 2:off 3:off 4:off 5:off 6:off S:on nfs-common 0:off 1:off 2:off 3:off 4:off 5:off 6:off ntp 0:off 1:off 2:off 3:off 4:off 5:off 6:off plymouth 0:off 1:off 2:off 3:off 4:off 5:off 6:off plymouth-log 0:off 1:off 2:off 3:off 4:off 5:off 6:off S:on procps 0:off 1:off 2:off 3:off 4:off 5:off 6:off S:on pulseaudio 0:off 1:off 2:off 3:off 4:off 5:off 6:off rc.local 0:off 1:off 2:on 3:on 4:on 5:on 6:off rcS 0:off 1:off 2:off 3:off 4:off 5:off 6:off rmnologin 0:off 1:off 2:off 3:off 4:off 5:off 6:off rpcbind 0:off 1:off 2:off 3:off 4:off 5:off 6:off rsyslog 0:off 1:off 2:on 3:on 4:on 5:on 6:off sendsigs 0:off 1:off 2:off 3:off 4:off 5:off 6:off ssh 0:off 1:off 2:on 3:on 4:on 5:on 6:off sudo 0:off 1:off 2:on 3:on 4:on 5:on 6:off triggerhappy 0:off 1:off 2:off 3:off 4:off 5:off 6:off udev 0:off 1:off 2:off 3:off 4:off 5:off 6:off S:on udev-mtab 0:off 1:off 2:off 3:off 4:off 5:off 6:off S:on umountfs 0:off 1:off 2:off 3:off 4:off 5:off 6:off umountnfs.sh 0:off 1:off 2:off 3:off 4:off 5:off 6:off umountroot 0:off 1:off 2:off 3:off 4:off 5:off 6:off unattended-upgrades 0:off 1:off 2:off 3:off 4:off 5:off 6:off urandom 0:off 1:off 2:off 3:off 4:off 5:off 6:off S:on x11-common 0:off 1:off 2:off 3:off 4:off 5:off 6:off S:on x11vncserver 0:off 1:off 2:off 3:off 4:off 5:off 6:off
これで、起動時自動的に立ち上げられるデーモン（サービス）として登録できましたので［sudo reboot］します。再度sshで接続、ユーザーpiとパスワードでログインし、次のコマンドで起動しているか確認します。（その前にうまくいっていれば接続アナウンスが聞こえるかも知れません）
$ ps -e
PID TTY TIME CMD
1 ? 00:00:01 init
2 ? 00:00:00 kthreadd
3 ? 00:00:00 ksoftirqd/0
中略
1858 ? 00:00:16 dvapnoded
1876 ? 00:00:16 ircddbgatewayd
1879 ? 00:00:00 startpar
1903 ? 00:00:00 sshd
中略
2070 pts/1 00:00:01 bash
2080 pts/1 00:00:00 ps
次のコマンドも試してみましょう。
$ sudo service dvap stop
DVAP has been stopped
$ sudo service dvap start
Starting DVAP...
$ sudo service dvap restart
Restarting DVAP...
DVAP has been stopped
$ sudo service dvap start
Starting DVAP...
$ sudo service dvap restart
Restarting DVAP...
$ sudo nano /usr/local/etc/ DPlus_Hosts.txt
GNU nano 2.2.6 File: /usr/local/etc/DPlus_Hosts.txt
# DPlus_Hosts.txt # # The format of this file is the name of the reflector/gateway followed by its # IP address. # JR3WZ jr3wz.dyndns.org REF001 109.69.104.195 REF002 129.93.2.132 REF003 203.194.18.195 省略
$ sudo nano /etc/dvapnode
GNU nano 2.2.6 File: /etc/dvapnode
callsign=JE3HCZ B gateway=JE3HCZ G mode=1 ack=1 restriction=0 rpt1Validation=0 gatewayAddress=127.0.0.1 gatewayPort=20010 localAddress=127.0.0.1 localPort=20011 dvapPort=/dev/ttyUSB0 dvapFrequency=144550000 dvapPower=10 dvapSquelch=-100 dvapOffset=0 timeout=180 ackTime=500 beaconTime=600 beaconText=DVAP Node JE3HCZ beaconVoice=1 language=0 logging=0 windowX=62 windowY=0
Windows用のエディターとは少し使い勝手が違います。もし間違ったときは［Ctrl］+［x］のあと［n］を押せば保存せず終了できますのでやり直してください。
・まず内容全体をマウスドラッグで選択してください。
・［Ctrl］+［c］でコピーします。（マウスは使ってはいけません。）
・Windows側のエディターに［Ctrl］+［v］または右ボタンクリック「貼り付け」を選んで貼り付けます。
・リストア（今回、設定をバックアップから一挙に戻すような場合）の時はWindows側では慣れた方法で
コピーします。
・注意: Linux のエディター側でペーストするときは、まずマウスではなくキーボードで貼り付けたい位置
（この場合先頭）にカーソルを移動します。
・そしてマウスの右ボタンをクリックするとクリックだけで貼り付きます。
/etc/ircddbgatewayも同様、また/etc/network/intarfaces（ネットワーク設定）に関するファイルなどもバックアップしておくととても便利です。
$ sudo chkconfig ntp off
$ chkconfig --list ntp
$ chkconfig --list ntp
ntp 0:off 1:off 2:off 3:off 4:off 5:off 6:off
ntpをアンインストールし、代わりにchronyをインストールします。
$ sudo apt-get remove ntp
$ sudo apt-get install chrony
$ sudo apt-get install chrony
$ sudo nano /etc/chrony/chrony.conf
標準のntpサーバはコメントアウトし、新たに日本のサーバを加える。
GNU nano 2.2.6 File: /etc/chrony/chrony.conf
省略 #server 0.debian.pool.ntp.org offline minpoll 8 #server 1.debian.pool.ntp.org offline minpoll 8 #server 2.debian.pool.ntp.org offline minpoll 8 #server 3.debian.pool.ntp.org offline minpoll 8 server ntp.jst.mfeed.ad.jp server ntp.nict.jp server ntp.ring.gr.jp 省略
さらに、Raspberry Pi にはRTC（リアル･タイム･クロック）が有りませんので起動時にntpdateを使用して時計を設定します。
$ sudo apt-get install ntpdate
これを起動時実行スクリプトに追加します。
$ sudo nano /etc/rc.local
次の一行を加えます。
GNU nano 2.2.6 File: /etc/rc.local
#!/bin/sh -e # # rc.local # # This script is executed at the end of each multiuser runlevel. # Make sure that the script will "exit 0" on success or any other # value on error. # # In order to enable or disable this script just change the execution # bits. # # By default this script does nothing. ntpdate jp.pool.ntp.org # Print the IP address _IP=$(hostname -I) || true if [ "$_IP" ]; then printf "My IP address is %s\n" "$_IP" fi exit 0
$ sudo dpkg-reconfigure tzdata
矢印キーとTabキーを使って移動し、［Enter］します。
Package configuration
┌─────────────────────────────────────┐ │Please select the geographic area in which you live. Subsequent │ │configuretion questions will narrow this down by presenting a list of │ │citeis, representing the time zones in which they are located. │ │ │ │Geogpaphic area: │ │ │ │ Africa │ │ America │ │ Antarctica │ │ Australia │ │ Arctic │ │ Asia │ │ Atlantic │ │ Europe │ │ Indian │ │ Pacific │ │ SystemV │ │ US │ │ Etc │ │ │ │ <Ok> <Cancel> │ └─────────────────────────────────────┘
VNCモードでは ②dvap が off、dbus と lightdm が onです。
ターミナルモードでは ①dvap が on、dbus と lightdm が off。
①の場合、dbusとlightdmがOffであるため自動立ち上げのアプリircddbgatewayとdvapnodeは起動せず、ircddbgatewayd（daemon）とdvapnoded（daemon）が起動します。②の場合は逆となります。
そこで私の場合、次のようなファイルを作成しました。
$ sudo nano vncmode
GNU nano 2.2.6 File:vncmode
echo "Setting up VNC Mode..." sudo chkconfig dbus on sudo chkconfig lightdm on sudo chkconfig dvap off echo "Reboot for GUI Applications..." sudo reboot
$ sudo nano termmode
GNU nano 2.2.6 File:termmode
echo "Setting up Terminal Mode..." sudo chkconfig lightdm off sudo chkconfig dbus off sudo chkconfig dvap on echo "Reboot for Terminal Mode" sudo reboot
二つのファイルを実行可能に変更します。
$ sudo chmod a+x vncmode
$ sudo chmod a+x termmode
$ sudo chmod a+x termmode
ファイル名の前に「ドット」「スラッシュ」を着けると実行できます。
$ ./vncmode
$ ./termmode
$ pstree
今までチューニングした努力の結果が表示されます。下図はグラフィックモードです。
init─┬─chronyd
├─dhclient
├─dvapnoded───{dvapnoded}
├─7*[getty]
├─3*[ifplugd]
├─ircddbgatewayd───8*[{ircddbgatewayd}]
├─rsyslogd───3*[{rsyslogd}]
├─sshd───sshd───sshd───bash───pstree
├─udevd───2*[udevd]
└─wpa_supplicant
init─┬─chronyd
├─console-kit-dae───64*[{console-kit-dae}]
├─2*[dbus-daemon]
├─dbus-launch
├─7*[getty]
├─gvfs-afc-volume───{gvfs-afc-volume}
├─gvfs-gdu-volume
├─gvfs-gphoto2-vo
├─gvfsd
├─3*[ifplugd]
├─lightdm─┬─Xorg
│ ├─lightdm─┬─lxsession─┬─lxpanel
│ │ │ ├─openbox
│ │ │ ├─pcmanfm
│ │ │ ├─ssh-agent
│ │ │ └─{lxsession}
│ │ └─{lightdm}
│ └─2*[{lightdm}]
├─lxpolkit───{lxpolkit}
├─menu-cached
├─polkitd───{polkitd}
├─pulseaudio───{pulseaudio}
├─rsyslogd───3*[{rsyslogd}]
├─rtkit-daemon───2*[{rtkit-daemon}]
├─sshd───sshd───sshd───bash───pstree
├─sudo───ircddbgateway───9*[{ircddbgateway}]
├─sudo───dvapnode───2*[{dvapnode}]
├─udevd───2*[udevd]
├─udisks-daemon─┬─udisks-daemon
│ └─{udisks-daemon}
├─wpa_cli
├─wpa_supplicant
└─x11vncserver───sudo───x11vnc

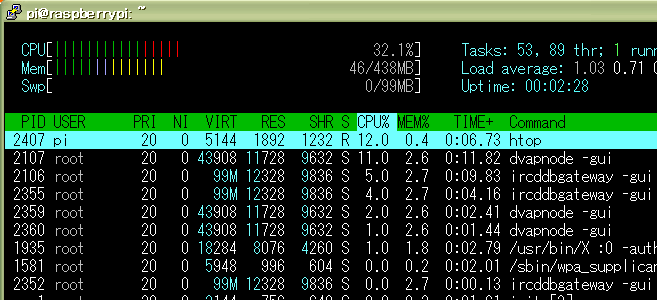

$ sudo apt-get install htop
$ htop
$ htop
パソコンにLinuxをインストールしてではちょっと・・・と思っておられた方もSDカードを2枚焼いておいて挑戦してみてください。
Back
73
J E 3 H C Z @REF047 C
