CCS7（Call Connection System 7)稼働とDCSリフレクタの関係について

　すべての現存するCCSサーバーが9月26日にCCS7システムに移行するとのアナウンスがありました。 ^*1特筆すべきは，CCS7用の登録サーバへの登録が必要で，このテーブルに登録されていることを条件にDCSサーバに接続可能とするということです。 つまり，CCS7システムを利用するしないに関わらず，DCSリフレクタに接続するためにはCCS7コードによる認証が必要ということになります。 個人コールサインにてCCS7/DMR-IDを取得しておく必要がありそうです。

*1 DCSサーバ（リフレクタ）についての制限はDMR用のものについてのみと思われます。DMR+ User Dashboard

CCS7/DMR-IDとは

　DMRとはモトローラを中心とするデジタル無線（Digital Mobile Radio）の略で，他のメーカによる派生がいくつかあるようです。八重洲はpDMRで方式もFTDMと，DMRのTDMAとは異なります。 このIDはITUの国別コード（Mobile Country Code: MCC）を利用しています。
　実は，D-STARにおいてもDTMF用コードとして4桁の数字が割り振られて来ましたが，あっという間に枯渇してしまい，今回システムを変更するにあたりこの7桁コードを利用することになったようです。 最上部のCCS Liveのように3桁のMCCとエリアを表す1桁から始まる個別番号4桁で表されます。図のように私の場合 (441)3001 と表示されています。

 SUB-ID    ISO3     Country      Region        User ID Range       Repeater ID Range
  4410      JPN      Japan       Shin'etsu     4410000-4410999        441000-441099
  4411      JPN      Japan       Kanto         4411000-4411999        441100-441199
  4412      JPN      Japan       Tokai         4412000-4412999        441200-441299
  4413      JPN      Japan       Kinki         4413000-4413999        441300-441399
  4414      JPN      Japan       Chugoku       4414000-4414999        441400-441499
  4415      JPN      Japan       Shikoku       4415000-4415999        441500-441599
  4416      JPN      Japan       Kyushu        4416000-4416999        441600-441699
  4417      JPN      Japan       Tohoku        4417000-4417999        441700-441799
  4418      JPN      Japan       Hokkaido      4418000-4418999        441800-441899
  4419      JPN      Japan       Hokuriku      4419000-4419999        441900-441999

CCS7-IDの取得方法

http://register.ham-digital.net/ から登録申請してください。

1. 最初の画面で必ず ◉Register services for an individual callsign (no repeater!). を選択してください。
今回は個人の登録です。リピータはDMRリピータの登録ですので選択しないでください。


2. Step 2 の画面が開きます。ここでは ◉Request a DTMF-ID to use the CCS service. が選択されていることを確認して［OK］してください。



3. DMR-MARC の［DMR USER / REPEATER Registration］画面へ飛びます。
   ここでは最下部の［User Registration］ボタンをクリックします。

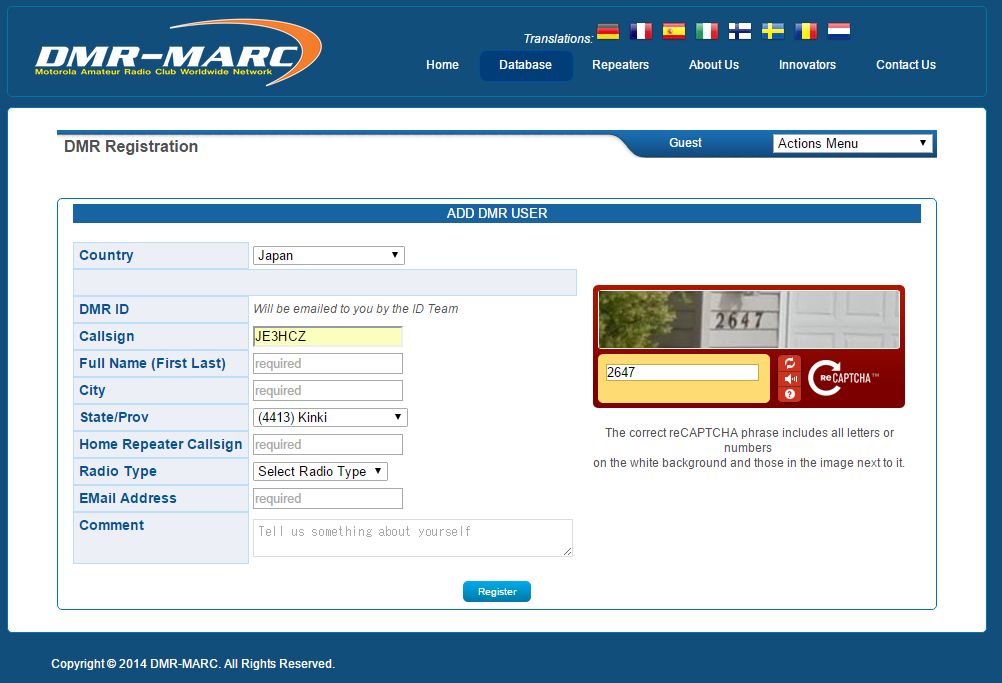

4. 右のような入力画面が出てきますので情報を入力してください。
Home Repeater Callsignの欄には自宅ノードのクラブコールを記入してください。これによってノード用CCS7-IDが自動生成されます。 右上のイメージの中にある英数字を入力枠に入れロボットでないことを示します。もし読み辛い場合は丸い矢印マークをクリックすると新しく表示されます。


5. 最後に［Register］ボタンを押して完了です。しばらく待てばメールで7桁コードが送られて来ます。

CCS7システムに移行する方法

　今まで，Raspberry Pi やパソコンにインストールされてきた方法で ircDDBGateway-20150820（又はそれ以降） にアップデートしてください。 設定のDCS/CCSにおいて［Enable］にし，CCSサーバの選択で表示される新しいサーバーCCS701など700番台のものを選択してください。 （この記事を書いている今日現在 CCS704は私の ID を表示しています。）
　もし表示されない場合，たとえば上図の［NOT CCS 7］や［.......］は上記の二つの手続きさえ済んでいれば必ず反映されます。 当初テストチームでは2週間かかっている場合も見受けられました。 　9月末のシステム変更に間に合わなくてもDCS/CCSさえ［Disable］にしておけば問題は起こらないでしょう。DPlusには正常に接続できると思います。
