そうすると何が面白いの？と言うことであるが、例えば日本に２つ有るリフレクターなるものに接続すると電波ではないのでエリアに関係なくいろんなHAMと出会える。 （ゲート越えとは全く違った近さで・・）それは無線とは言わないのではとのお考えもあろうが、ハンディ機で家中どこでも、あるいは自宅の周りを散歩しながらQSOしたり、 数キロ範囲なら車で移動しながらの交信も可能である。 また、このリフレクターやリピータ（日本では規格が古いため、JP1YJQ稲毛以外は接続不可）は世界中に現在で860ほど存在しているので、直接海外のリピータの交信をワッチしたり、 ＣＱを出して交信することも出来ます。
ここでご紹介している D-STAR ネットワークへの接続ツール（各種ノード・DVAPなど）の運用においては
免許申請について（安田OMサイト）をご参照ください。
（2013年8月 ガイドラインが示されました。）
- 準備するもの
- 右、WEBの最上部に記載されているようにメールで申し込んだ上でノードアダプタV7を購入する。
- USBケーブル：プリンターに使用されている一方が平たいコネクタで、他方が台形をしたもの
- 9600bpsのデータ端子を持つアナログFM機（FT7800など中古でも良い）
- 出来れば専用に使用できるパソコン
（英語モードにするため・・後述）
- ６ピンデータケーブル Wiresなどでも使用されるものだが、無線機側はそのコネクタに合わせる必要が有る。図のようなピン配列なので、８ピンなら同じピン名に半田すれば良い。 パソコンのキーボードPS2と同じなので、切断してLANの延長コネクタで繋ぎ合わせた。これだと、無線機が変わっても無線機側だけ作れば良い。 両端ともピン側から見て同じ配列にすること
- USBドライバーとテスト用プログラム 先ほどのWEBを開け、「既存の無線機に9600bpsのパケットの端子があれば使用できます。」の下の各項目からそれぞれダウンロードする。
- 初期設定プログラム 前項のSWの設定付近に「初期設定プログラム」がファームウェアのバーション毎に用意されているのでバージョンを確認した上でダウンロードする。 ただ、この時点では正しいバージョンが確認出来ないので、後述の「受信テスト」で使用するソフトを立ち上げた時点で、 ノードアダプタの詳細が表示されるのを見た上で行うと良い。
- ノードソフトウェア（DVAR HotSpot） YAHOO! GROUPS D-STAR GMSK Simplex Nodes and Repeaters で、YAHOO会員、グループ会員手続をした後、左ペインの［Files］をクリック。ダウンロードページから［D-STAR Hot Spot］を開き、最終バージョンをダウンロードする。
- ノードアダプタを調整する
- まず結線しよう 送信可能な状態のアナログFM機とノードアダプタを６ピンDINケーブルで繋ぎ、ノードアダプタとパソコンをUSBケーブルで接続。 そのときUSBドライバーがインストールされノードアダプタが使用可能となる。（シリアル番号の違うノードアダプタでは再インストールされる） パソコンにはLANケーブル又は無線LANを接続。
- DV機からの受信テスト ダウンロード済みの「rf_read.exe」をダブルクリックして立ち上げる。ID-80等とアナログFM機の周波数を合わせ（2m、430どちらでも良い）送信してみると、 右上図のようにデータが流れ出すと同時にFM機からは「ザー」という音（DVではないので）が聞こえる。（FM機はノードアダプタと一体でDV機となる）
- FM機（＋ノードアダプタ）の送信テスト エコーテスト用プログラム「echotest03.exe」を立ち上げる。受信テスト同様の画面が現れる。 まず、ハンディ機からカーチャンクすると、受信テストがうまくいっていれば信号を受信したエコーテストは図のようなワンブロックを表示しては、 コールサインなどのエコーを返す。エコーバックされなければ、ドライバーが刺さっている方のトリマー（TX）を調整する。 また、画面にブロック自体が出ないようなときは、受信テストをやり直す。
- 初期設定プログラムで設定を変更 初期設定プログラム「Nodeadapter_set.04.0x.exe」を立ち上げると右図のような初期画面が表示されるので、 ［Setting］から［Basic Information Setting］を選択。
- DVAR HotSpot使用の前準備 まず、日本語Windowsの「ロケール」というものを「US English」に変更する。
- コントロールパネルから「地域と言語」を選択。表示されたダイアログボックスのタブに形式や場所など日本と設定されたものがいろいろあるが、 すべてそのままにして［管理］タブ（XPでは［詳細設定］）を開く。
- 「Unicode対応でないプログラムの言語」と表示されたところの［システムロケールの変更］ボタンを押す。（XPではこのワンステップは無い）
- ［日本語］になっているドロップダウンメニューを［英語（米国）］に変更して再起動する。
- DVAR HotSpotの設定
- まず、初期画面の中段「Status」に「D-STAR Node Adapter V07.xx・・・」と表示されていたらノードアダプタが認識できている事になる。
- 「Settings」のダイアグラムでは、右図のように設定する。右下の「ID Settings」は上段が何分ごとにIDを送信するかで「0」はしない。
また下段にチェックを入れるとカーチャンクするたびにIDを送信するのでリピータにアクセスできるか試すのと同様に便利である。
- 右は、ビーコンの設定である。メッセージと送信間隔を設定する。
- 「Callsign Server Settings」リピータやリフレクタのリストをどこに取りに行くかの設定。通常はこのまま。 海外に接続する（国内リフレクタも含む）場合、「My Calsign」はUS Trust Serverに登録されている必要が有ります。 そのためには、国内においてゲートウェイ越えで交信を成立させて、一日程度待った上で設定してください。 これは、JARLサーバーがゲート越え交信リストをUSとの同期用に使用しているためです。
- 初期画面の［Configure］をクリックすると図のような画面が開き、前項で選んだサーバからリピータ･リフレクタリストがドロップダウンメニューに取り込まれ、選択できる。
「Quick tune slot」に保存するでドロップダウンメニューから番号を選ぶと初期画面のボタンに登録できる。（今回はREF047 Bが#1に設定されている） - 上記の「Quick tune」の1番［QT-1］に登録されているところに自動接続する設定である。 上の設定では、HotSpotを立ち上げると自動的に「REF047 B」に接続される。当然パソコンのスタートアップにHotSpotのショートカットを入れておけば、 電源を入れただけで自動接続する。
- 接続された状態のDVAR HotSpot。 グリーンの四角い点が見えるがその下に赤い点が交互に点滅する。
ケーブル結線図
1.［デバイスドライバーのページ］をクリック説明にしたがってUSBドライバーをPCにインストール
3.［SWの設定を確認］はページ下部にあるSW1、SW2、SW3による機種選択およびSW4、SW5の
モード選択がある（FT7800の場合すべて初期値）
5.［rf_read V01.04 (RX test program)］をクリックしてプログラムをダウンロード。
6.［エコーテストプログラム(V00.03 06/14/09)］［オーディオファイル］をダウンロード。
オーディオファイルは解凍する。
インストールはそのまま行ってＯＫであるが、立ち上げても日本語モードではエラーが発生する。
もし、流れない場合は右図の、ドライバーが刺さっていない方のトリマー（RX）を調整し、PTTを押したり離したりしたときスムーズに流れだしまた止まるように調整する。 ID-31はこの調整が非常にシビアなため、これが有ればR2D2が最も少なくなる、かなり厳しい調整が出来る。
初期設定プログラムには他にも設定メニューがあるが、自宅アクセスポイントとしてのノードでは使用しない。
自動応答（例：JK3ZNB F）などでもOKです。なおこの方法での有効期限は3ヶ月のようです。繋がらなくなったら（RO：レシーブオンリー送信不可）まずチェックしてみよう （2012/08/20追記）
これで、リフレクタに接続している他の局との交信が可能となる。先ほどのリピータ･リフレクタリストから海外の局を選択するだけで、そのリピータやリフレクに接続できる。
後は、楽しむだけ！！
＝MEMO＝

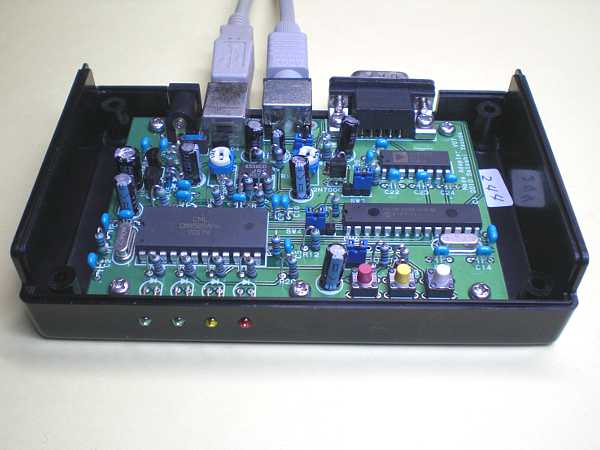

もし、ノードアダプターがPCから認識できなくなったりしたとき、ノードアダプターを初期化してみる方法が有ります。 三色の（赤／緑／白または赤／黄／白）プッシュスイッチが有り、赤：reset、緑又は黄：FW UPD、白：init となっています。白［init］ボタンを押しながら、赤［reset］を短く押すと「COS」LED（黄）が細かく点滅し始めますので、それを確認したら白［init］を放します。これで初期化が完了します。
