2018年11月30日金曜日

dmonitor & 専用Nextionディスプレイ

Back


　　今年の末までに全国のリピータのゲートウェイソフトが新しくなり、周辺アプリケーションの構成も大きく変わります。
　　今まで無線機（ユーザ側）からの電波を受けたリピータの受信機が、コントローラを経てゲートウェイPCからインターネットに繋がっていました。 つまり、コントローラ（ID-RP2C）の次に繋がるゲートウェイPC内の機能は、ゲートウェイソフト（dsgwd:アイコム社製）であった訳です。
　　新システムに於いては、コントローラの次に繋がるゲートウェイPC内の機能は、D-STAR_xchangeアプリ（xchange:D-STAR委員会製）となり、その次がゲートウェイソフトとなります。 これらの詳細に付いては、「D-STAR リピータ・ゲートウェイ（dsgwd）のインストール（CentOS 7 対応）」をご覧戴くとして、次には大きな機能の追加が有りました。それが、multi_forward というアプリケーション（D-STAR委員会製）です。
　　既存のゲートウェイの間に入った xchange から特定のポートを振ってもらい、通信内容が multi_forward に接続（リフレクタをお使いのユーザは同様にと考えてください）した、複数のユーザにポーリングされます。また、その接続しているあるユーザからの信号は、他のユーザと共に本流であるゲート越え・山掛け通信に割り込みます。つまり電波の届き得ないリピータの会話をワッチ出来るのみならず、そのリピータ配下の山掛け通信、そのリピータへエリアＣＱしてきたコールサインルーティングとも交信が可能となります。この接続に使用するユーザ側ソフトウェアが dmonitor です。（本記事のdmonitorインストールに関してはJARL D-STAR委員会発行の「dmonitor」を参照させて戴きました。


＝MEMO＝

dmonitor by JARL の最新版は V01.82 です。

　

Raspberry用のイメージがリリースされました。 ➡ dmonitorイメージ（Buster版のみ）
上記インストールについてのドキュメントは ➡ http://app.d-star.info/doc/dmonitor.pdf
イメージを使ったdmonitorの製作は ➡ FB News RaspberryPiを使ったdmonitorの製作 by JK3AZL
イメージを一旦焼いた後のアップデートは次のコマンドで可能です。
sudo apt update && sudo apt upgrade -y

D-STAR ゲートウェイ・テスト・サイトについて

dmonitorリピータリスト3エリアの最初に、JL3ZBS A が有りますがリピータのゲートウェイPCのみを稼働させたテスト用サイトです。 xchange, dprs, dstatus, multi_forward が稼働しています。従ってここに接続後、ID-51Plus2 などの無線機のURに、「ならやま JK3ZNB F」などの自動応答をセットしてゲート越え等のテストをして戴けます。RFは設備自体が無いので出せず迷惑にはなりません。またその様子を表示する D-STAR DASHBOARD も有りますのでご参照ください。http://JL3ZBS-A.ddns.net
なお、接続送信のテスト用ですので、dmonitor複数接続で会話も可能ですが短くお願いいたします。
  • dmonitorV01.64以後対応版です。
  • 各使用デバイス（TERM,DVAP,NODE,
    　 DVMEGA）ごとのステータス表示を
    　 整理しました。

    • 最新ドライバは D*MONITOR v1.6.6 です

    ご意見･お問い合わせはこちらへお願いします。

    D-STAR Network FORUM
    実際にリピータへ接続しモニター及び交信するためのソフトの名称は、dmonitor by JARL D-STAR Commitee/7M3TJZ 安田OM、D*MONITOR はNextion に表示するための別のソフトの名称です。

    準備するもの
    1. Nextion 2.4インチ（NX3224K024_011）ディスプレイ

      2. WEBブラウザ（PC又はスマホなど）を使用してコントロールする場合は不要です。 本記事後半の「Nextionを使用せずWEB cgi でコントロールする場合」をご参照ください。

      現在 dmonitor が接続可能なリピータ数は200までで、4MBメモリーの Nextion 2.4 で230軒まで読み込めるようにしてありますが、拡張に備え16MBバージョンをご検討ください。

    2. Raspberry Pi ZERO W 及び microSDカード（クラス10、8GB以上推奨）

      3. GPIO の②、⑥⑧⑩を使用しますが、ピンは必ずしも必要では有りません。また、大きさに問題なければB/B+タイプでも問題有りません。 ただし、ここではWiFi機能がオンボードであるとして説明します。

    3. Raspbian 最新版ダウンロード

      4. Index of /raspbian/images から最新版（最下部）を取得します。

    4. アイコム社製データ通信ケーブル OPC-2350LU

    5. アイコム社製ターミナル／アクセスポイントモード付き無線機

      6. ＝MEMO＝　2020年夏より、ターミナル／アクセスポイントモードに加え、  DVAP  を同様にUSBポートに挿し、10mWのアクセスポイントとして使用できるようになりました。 （WEBコントロールのツールでどちらを使用するか等の設定が出来ます。）　　2020.9.12 追記


    Rasberry Pi にOSをインストールし環境を整えます
    1. microSD にダウンロードした 20yy-mm-dd-raspbian-buster-lite.img を焼きます。

      2. Windowsマシンに Win32 Disk Imager 等をインストールして焼き付けます。

    2. Pi ZERO に使用する前に Pi B/B+で立ち上げて次の作業をして置くと便利です。

      3. 残念ながら、Pi ZERO にディスプレイやキーボードを接続出来る環境にあれば良いのですが、でないと次のように立ち上げ後すぐWiFiが接続出来るようにしておくか、USBタイプのLANアダプターを使うしかありませんが、いずれにしてもSSHを有効に出来なければ作業が出来ません。

      ＝MEMO＝　WindowsパソコンとRaspberry Pi Zero W しかない場合の WiFi と SSH の設定の仕方についてはこちらをご参照ください。 初めてのRasPiがZero W.さぁどうする！？

      $ sudo systemctl enable ssh.service
$ sudo systemctl enable wpa_supplicant.service
$ sudo wpa_passphrase WARPSTAR-8FE884 0046D824FE72C
network={
ssid="WARPSTAR-8FE884"
#psk="0046D824FE72C"
psk=19f5f008061fd70d815cfa74377a73222e0e42df442f76225f73b30d9bd3fb18
}
      wpa_passphrase の後は、ご自宅（又はスマホ等）の SSID と パスワード（13桁） です。

      上の結果を、wpa_supplicant.conf にコピーして自宅 WiFi に接続出来るようにしておきます。
      $ sudo nano /etc/wpa_supplicant/wpa_supplicant.conf

        GNU nano 3.2         File: /etc/wpa_supplicant/wpa_supplicant.conf
      country=JP
ctrl_interface=DIR=/var/run/wpa_supplicant GROUP=netdev
update_config=1

network={
        proto=WPA
        key_mgmt=WPA-PSK
        pairwise=CCMP
        ssid="WARPSTAR-8FE884"
        psk=19f5f008061fd70d815cfa74377a73222e0e42df442f76225f73b30d9bd3fb18
}

      Raspberry Pi ZERO W に microSD カードを差し替えて電源を入れます。

    3. Pi ZERO W の GPIO と Nextion がデータを送受信できるようにします。

      4. $ sudo apt install wiringpi
      wiringPi をインストールします。

      $ sudo nano /boot/cmdline.txt

        GNU nano 3.2         File: /boot/cmdline.txt
      #console=serial0,115200 console=tty1 root=PARTUUID=e4f36fa3-02 rootfstype=ext4 elevator=deadline fsck.repair=yes rootwait quiet splash plymouth.ignore-serial-consoles
console=tty1 root=PARTUUID=e4f36fa3-02 rootfstype=ext4 elevator=deadline fsck.repair=yes rootwait quiet splash plymouth.ignore-serial-consoles
      太線部分を削除します。元の標記の上で ［Ctrl］+［k］とするとその行が消えます。次に［Ctrl］+［u］とすると一旦消えた行が貼り付けできます。これをもう一度実行し、行を複写して置いて一行を編集し、元の行を # でコメントアウトしておくと便利です。

      $ sudo systemctl disable serial-getty@.service
$ sudo nano /boot/config.txt

        GNU nano 3.2         File: /boot/config.txt
      　　　　：
　　　　：　　最終行に追加　↓
dtoverlay=pi3-disable-bt

    4. 日付・時間をローカルタイムにします。

      5. $ sudo dpkg-reconfigure tzdata
      グラフィカルな画面が出てきます。［Asia］→［Tokyo］と選択してください。


    dmonitorのインストール
    ＝MEMO＝　ここでは最小のOSを使って、このRaspberry本体としてはWEBを表示せず（他のPCにて表示は可能）、 従ってWEBサーバはインストールしますが、ブラウザはインストールしません。

    1. WEBサーバとWEB用プログラムモジュールのインストール
      2. $ sudo apt update
$ sudo apt upgrade -y
$ sudo apt install lighttpd perl CGI.pm
    2. USBシリアルデバイスを認識できるようにする

      3. $ sudo nano /etc/udev/rules.d/99-dstar.rules

        GNU nano 3.2         File: /etc/udev/rules.d/99-dstar.rules
      SUBSYSTEM=="tty", ATTRS{idVendor}=="0403", ATTRS{idProduct}=="6001", SYMLINK+="dstar", MODE="0666"

      ＝MEMO＝　Nextionを接続するため無線機をシリアルポート接続することは出来ません。

    3. aptインストール出来るようにリポジトリを構成

      4. $ cd /etc/apt/sources.list.d
$ sudo wget –N http://app.d-star.info/debian/buster/jarl.list

$ cd /var/tmp
$ sudo wget –N http://app.d-star.info/debian/buster/jarl-gpg.key
$ sudo apt-key add jarl-gpg.key
$ cd

      この時、すでにjarl.listが存在すると wgetする度に、jarl(1).list, jarl(2).list・・・のように上書きしないようにダウンロードされるので、 最新の状態にするためには jarl.listのすべてのバージョンを削除して新たにダウンロードするか、番号の大きい物をjarl.listにリネームしてください。 dmonitor v01.68をv01.69にアップグレードする際にはこの点に留意して 3. 4. を実行してください。　2021.6.7 追記

    4. インストールの実行

      5. $ sudo apt clean
$ sudo apt update
$ sudo apt install dmonitor -y

    5. インストール後のアップデートについて

      6. $ sudo apt clean
$ sudo apt update
$ sudo apt upgrade -y
$ sudo apt autoremove -y
$ sudo reboot
      通常の定期的な更新作業でdmonitorも自動アップデートされます。
      D*MONITOR V1.2 からは［Update］ボタンで dmonitor のみのアップデートが実行されます。

    6. ログファイルに関する設定

      7. $ sudo touch /var/log/dmonitor.log
$ sudo nano /etc/rsyslog.conf

        GNU nano 3.2         File: /etc/rsyslog.conf
      　　　：
　　　：
#
# Emergencies are sent to everybody logged in.
#
*.emerg             :omusrmsg:*


#
# dmonitor
#
local0.* /var/log/dmonitor.log
      今まで、ログは /var/log/messages に出力されていました。専用のログファイルが設定されたことになります。 messagesには変わらず、dmonitorを含む各種のログが出力されていますので D*MONITOR は変更なくご使用戴けます。


    Nextionディスプレイ表示プログラムのインストール
    ＝MEMO＝　ここまでのOSのインストールや dmonitor のインストールをせず、すべてセットアップ済みのイメージをダウンロードして、Nextion 表示プログラム D*MONITOR のみをインストールする方法も有ります。冒頭の「dmonitorイメージ（Buster版）」からダウンロードしてください。

    1. まず、Nextion の画面やデータを表示するレイアウトイメージをWindowsマシンにダウンロードします。

      2. github.com のJE3HCZ_2.4_dmonitor_最新版
      ファイル名にud の付いているのはアップサイドダウン（上下反転版）です。

      Windowsに、Nextionディスプレイ購入時、説明のある Nextion Editor がインストールされていれば、拡張子 .HMI の方を読み込み込んで編集できます。 ファイル名に _e の付いているものは16MBの拡張版用です。

      ＝MEMO＝　新たにインストールされる方は NEXTION EDITOR LTS をダウンロードしてください。VER 0.58 は最新版ですが今までの VER 0.53 で作成されたデータと互換性が有りません。LTS はその資産保全のために今後長期サポートを約束されたバージョンとなります。（追記 2019.07.21)
      また、経験上D*MONITORのデータにおいては、LTSで設計した方がメモリが効率良く利用できました。（2019.09.06）

      また、エディターが無い場合は、拡張子 .tft の方を、FAT32でフォーマットされたmicroSDにコピー（焼くのではなく通常コピーです）して、Nextion の下部スロットに差し込みます。 その上で電源５Ｖ（Raspberry GPIO の ２番（赤）６番（黒））を供給（実稼働時は８番（黄）１０番（青）も必要）すると、イメージがメモリーに転送されます。 作業が済んだら、電源を切って microSD を抜いて置いてください。

      ＝MEMO＝　こちらも参考にして戴ければ幸いです。 MMDVMノード用、ネットワークモニター Nextion 2.4　「Nextion 表示用のグラフィックスをメモリーにアップロードする」

    2. 次は、Raspberryで、githubの当方のサイトよりアプリを取得してください。

      3. 下記サイトを開き、最上部にある「最新版 [Latest release]」のZIPファイルのリンクの上で右クリックして［リンクのアドレスをコピー］してください。

      github.comのリリース版ページ

      wgetの後ろにスペースを一つ空けてURLを貼り付けます。（nanoではカーソルキーで位置決めして、マウス右クリック。バージョンは時期により変わります。）

      $ wget https://github.com/ytodo/nextion/archive/v1.3.1.zip

    3. 解凍してそのフォルダ内で、ソースをコンパイルします。

      4. $ unzip v1.3.1.zip
$ cd nextion-1.3.1
$ make

    4. 各ファイルを所定のフォルダに配置してください。

      5. $ sudo mv nextion /usr/local/bin
$ sudo mv nextion.ini /etc
$ sudo mv nextion.service /etc/systemd/system
$ sudo mv nextion.timer /etc/systemd/system

    5. 自動起動を有効にします。

      6. $ sudo systemctl enable nextion.timer

    6. 環境設定ファイルを編集します。

      7. $ nano /etc/nextion.ini

        GNU nano 3.2                       File: /etc/nextion.ini
      ######################################################
#                                                    #
# dmonitor （Copyright(C) JARL D-STAR Committee ）を #
# 使用する時純正のＷＥＢではなくNextion Display にて #
# コントロールするようにするアプリです。             #
#                                                    #
#   名称: Nextion4dmonitor の環境設定ファイル        #
#                                                    #
######################################################

# ターミナルモード: 個人コール、アクセスポイントモード: クラブコール
### コールサインが8文字未満の場合、後ろにスペースを付け8文字にしてください。
STATION=JE3HCZ D

# 初期接続リピータ（指定しない時は＝の後を削除してください。）
DEFAULT_RPT=JL3ZBS A

# リピータリスト書き込みタイミング調整（マイクロ秒／デフォルト10msec）
### 当方のテストではPi Zero で下記が最も良い数値（大きくても< 30000)
SLEEPTIME=10000

      コメント行の記述に従って設定を行ってください。

    7. sudo reboot します。


    Nextionを使用せずWEB cgi でコントロールする場合
    1. イメージでダウンロードした物は勿論、個別にインストールした場合も、すでにWEB表示の準備は整っています。

      2. Windowsマシンやスマホから、http://[Raspberry IP Address] を指定して使用します。 もちろんWEBでコントロールしてもNextionディスプレイのメイン画面には接続先、ラストハード等が同様に表示されます。 但し、Nextion を使用している時はGPIOシリアルポート（ttyAMA0）に接続しているため、無線機の接続にはUSBシリアル変換ケーブルしか使えません。

    2. Nextion使用を目的に、個別インストールした物には、軽量化のためにデスクトップ環境及びブラウザーが入っていません。

      3. dmonitor のインストールされた Raspberry Pi 自体のデスクトップで表示したい場合は、イメージ版をご利用になることをお勧めします。


    Nextion でのコントール方法

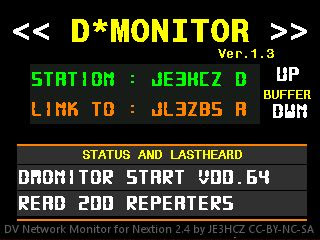

    • 起動直後の画面です。

      • 上部の << と >> はリピータリストの「最後のページ」、「最初のページ」へ移動します。 また D*MONITOR の文字は「システムコマンドのページ」へ移動するタッチボタンになっています。
      下部、STATUS AND LASTHEARD は2行ですが現在の状況と今カーチャンクした人のコールサインを表示します。初期は新ゲートウェイ導入リピータとして読み込んだ数を示しています。
      ＝MEMO＝　バッファの拡張・縮小機能に対応したコマンドボタンを追加しました。UP でバッファが50ずつ増え、DWN で50ずつ減ります。

    • >> をタッチしてリピータリストへ移動します。

      • 接続したいリピータを選択して、タッチします。メインページに戻って［LINK TO : JP1XXX A］の様に表示され、ステータスの行が一つ下へ送られ、上の行に［DMONITOR START V00.64］の様に表示されます。
      移動には最上部の文字がボタン代わりになります。［Multi］: 戻る、［Forwarded］: メインへ、［Gateway］: 次ページへ
    • システムコマンドが実行できます。

      • Restart はこのNextion用プログラムをリスタートします。
      Reboot は Raspberry自体を再起動します。
      Shutdown は RaspberryのOSを終了します。電源を切っても良い状態です。電源を切るまではNextionの表示は消えません。
      タイトルバー をタップすると単純にメインページへ戻ります。
      Update ボタンを追加しました。(V1.2より）
      ボタンを押すと次の様に動作します。
      1.    WAIT for reboot!    にボタン表示が変化
      2. sudo apt update
        sudo apt upgrade -y
        sudo apt autoremove -y を順に実行
      3.  REBOOTing now...!  にボタン表示が変化し自動再起動
      4. 画面が表示されるまで待つ。
      うまく再起動までできなかった場合は、一度コマンドで上記どおりに試してみてください。エラーが発生していれば表示されます。
      ＝MEMO＝　V1.3での追加は「IPアドレス」を表示させ、他のPC・タブレットなどからWEBを表示しやすくしました。 又、最下部にスライドバーを設置し、「画面の明るさ」を左（消灯）から右（dim=100)まで調整できるようにしました。真っ暗になって困ったときはバーの100％付近をタップしてください。 （左の方だと［Shutdown］してしまう可能性が有ります）

    • あなたが接続したリピータに接続する他のユーザを表示します。

      • メイン画面で接続リピータの表示部分をタップしてください。「戻る」時は、タイトルバーをタップします。

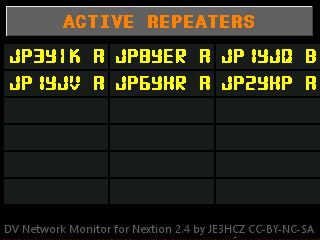

    • 現在使われているリピータのリストを表示します。

      • メイン画面で自分のステーションコール表示部分をタップしてください。「戻る」時は、タイトルバーをタップします
      また、表示された使用中のリピータを直接タップすることで、すぐに接続出来（接続に数秒掛かります）、ワッチ出来ます。



    Nextion と Pi Zero W のアッセンブル例
    Nextion を分解し同サイズのアクリ板を作っておきます。ビス穴も合わせて開けます。 Nextion の裏カバーに2ヶ所、基盤パーツに干渉しない方の対角位置に3mmの穴を開け、短いビスでワッシャ２枚をスペーサにして Pi Zero W を取り付けます。 作っておいたアクリ板を、充分USBと電源コネクタを挿した時の隙間が空くように、スペーサを挟んで取り付ければ完成です。





    Back



    73 J E 3 H C Z/XLX047 B/C
